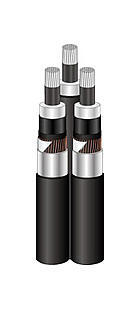

Кабель среднего напряжения AHXCMK-W TT 20 кВ

Кабель среднего напряжения AHXCMK-W TT 20 кВ 12/20 (24) кВ HD 620-5K Для стационарной наружной прокладки ЖилаКруглая многопроволочная уплотнённая алюминиевая жила с водоблокирующим заполнителем Класс пожаробезопасностиF1 » Экран по жилеЭкструдированный полупроводящий сшитый полиэтилен ИзоляцияЭкструдированный пероксидносшитый полиэтилен Экран по изоляцииПолупроводящий сшитый полиэтилен Защита от проникновения влагиПродольная и поперечная герметизацией от проникновения влаги Металлический экранВокруг каждой фазы слой медных проволок, связанных водонабухающей лентой, и ламинированная алюмополимерная фольга СкруткаТри одножильных кабеля скручены в жгут Разделительный слойПолупроводящая водонабухающая лента под алюминиевой фольгой Наружная оболочкаЭкструдированный погодоустойчивый полиэтилен черного цвета Наименьшая допустимая температура воздуха во время прокладки, ?C-20 Максимальная допустимая температура нагрева токопроводящей жилы при постоянной работе, ?C+90 Максимальная допустимая температура нагрева токопроводящей жилы при коротком замыкании, ?C (не более 5 сек)+250 Диаметр, ммВес, кг/кмМинимальный радиус изгиба, мМинимальный радиус изгиба кабеля, однократно, мНаибольшее допустимое усилие тяжения за захват напрессованный на жилу, кН 307000.450.312.5 339600.500.354.75 3611900.540.387.5 4116600.620.4312 4724000.700.4920 5433300.810.5720 6723100.800.567.5 7431200.890.6214.25 8038200.960.6720 9152601.090.7620 Количество и сечение жилНаибольшее допустимое усилие тяжения с использованием кабельного чулка, кНМакс. сопротивление жилы постоянному току при +20 °C, Ом/кмИндуктивность на фазу при расположении кабелей треугольником, мГнИндуктивность при расположении кабелей в одном уровне, мГнРабочая ёмкость, мкФ/км 1x50/160.750.6410.450.640.16 1x95/251.4250.320.400.590.20 1x150/252.250.2060.370.560.23 1x240/353.60.1250.350.530.29 1x400/3560.07780.320.510.35 1x630/358.50.04690.310.490.42 3x1x50/162.250.6410.61-0.16 3x1x95/254.2750.320.57-0.20 3x1x150/256.750.2060.53-0.23 3x1x240/358.50.1250.51-0.29 Количество и сечение жилМакс. допустимый ток короткого замыкания жилы за 1 сек., кАМакс. допустимый ток короткого замыкания металлического экрана за 1 сек., кАСтандартная длина поставки, м и тип барабана 1x50/164.72.3500 K 14 1x95/258.93.4500 K 14 1x150/2514.13.4500 K 16 1x240/3522.64.7500 K 18 1x400/3537.84.7500 K 22 1x630/3559.54,7500 K 22 3x1x50/164.72.3500 K 26 3x1x95/258.93.4500 K 26 3x1x150/2514.13.4500 K 28 3x1x240/3522.64.7500 K 28
