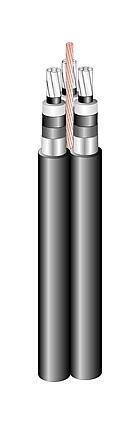

Кабель среднего напряжения AHXAMK-W 20 кВ

Кабель среднего напряжения AHXAMK-W 20 кВ 12/20 (24) кВ HD 620-5F Для стационарной наружной прокладки ЖилаКруглая многопроволочная уплотнённая алюминиевая жила с водоблокирующим заполнителем Класс пожаробезопасностиF1 » Экран по жилеЭкструдированный полупроводящий сшитый полиэтилен ИзоляцияЭкструдированный пероксидносшитый полиэтилен Экран по изоляцииПолупроводящий сшитый полиэтилен Защита от проникновения влагиПродольная и поперечная герметизацией от проникновения влаги Металлический экранАлюмополимерная фольга препятствующая проникновению влаги в поперечном направлении Центральный проводникКруглый медный трос СкруткаТри одножильных кабеля скручены вокруг медного проводника Разделительный слойПолупроводящая водонабухающая лента под алюминиевой фольгой Наружная оболочкаЭкструдированный погодоустойчивый полиэтилен черного цвета Наименьшая допустимая температура воздуха во время прокладки, ?C- 20 Максимальная допустимая температура нагрева токопроводящей жилы при постоянной работе, ?C+90 Максимальная допустимая температура нагрева токопроводящей жилы при коротком замыкании, ?C (не более 5 сек)+250 Диаметр, ммВес, кг/кмМинимальный радиус изгиба, мМинимальный радиус изгиба кабеля, однократно, мНаибольшее допустимое усилие тяжения за захват напрессованный на жилу, кН 6526700.520.3610.5 6930500.550.3914.25 7334200.580.4118 7637800.610.4320 8042800.640.4520 8654400.690.4820 Количество и сечение жилНаибольшее допустимое усилие тяжения с использованием кабельного чулка, кНМакс. сопротивление жилы постоянному току при +20 °C, Ом/кмИндуктивность на фазу при расположении кабелей треугольником, мГнРабочая ёмкость, мкФ/кмДопустимая токовая нагрузка при прокладке кабелей в земле, температура жилы + 65°C, А 3x70+353.150.4430.570.18200 3x95+354.2750,3200.550.20235 3x120+355.40,2530.540.22265 3x150+356.750,2060.520.23300 3x185+358.3250,1640.510.26330 3x240+358.50,1250.490.29385 Количество и сечение жилДопустимая токовая нагрузка при расположении кабелей в воздухе, температура жилы + 90 °C, АМакс. допустимый ток короткого замыкания жилы за 1 сек., кАМакс. допустимый ток короткого замыкания металлического экрана за 1 сек., кАСтандартная длина поставки, м и тип барабана 3x70+352356.65,0500 K 26 3x95+352808,95,0500 K 26 3x120+3532511,35,0500 K 26 3x150+3537014,15,0500 K 26 3x185+3542517,45,0500 K 28 3x240+3549022,610,0500 K 28
