Кабель среднего напряжения HXCMK 20 кВ
|
|
|
|

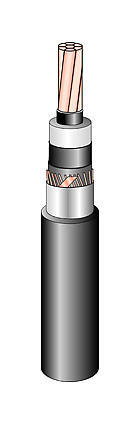

 Кабель среднего напряжения HXCMK 20 кВ 12/20 (24) кВ HD 620-5F, HD 620-6F/6M Для стационарной наружной и внутренней прокладки ЖилаКруглая многопроволочная уплотнённая медная жила МЭК, (IEC) 60228 класс 2 Класс пожаробезопасностиF2 » Экран по жилеЭкструдированный полупроводящий сшитый полиэтилен ИзоляцияЭкструдированный пероксидносшитый полиэтилен Экран по изоляцииПолупроводящий сшитый полиэтилен Металлический экранСлой медных проволок и медной ленты. Разделительный слойПолупроводящая лента Наружная оболочкаПВХ-пластикат чёрного цвета ( на заказ кабель может быть изготовлен с ПЭ оболочкой) Наименьшая допустимая температура воздуха во время прокладки, ?C-15 Максимальная допустимая температура нагрева токопроводящей жилы при постоянной работе, ?C+90 Максимальная допустимая температура нагрева токопроводящей жилы при коротком замыкании, ?C (не более 5 сек)+250 Диаметр, ммВес, кг/кмМинимальный радиус изгиба, мМинимальный радиус изгиба кабеля, однократно, мНаибольшее допустимое усилие тяжения за захват напрессованный на жилу, кН 3217200.480.349.5 3419900.510.3612 3622800.540.3815 3826900.570.4018.5 4033600.60.4220 4339200.6450.4520 5061100.750.5320 Количество и сечение жилНаибольшее допустимое усилие тяжения с использованием кабельного чулка, кНМакс. сопротивление жилы постоянному току при +20 °C, Ом/кмИндуктивность на фазу при расположении кабелей треугольником, мГнИндуктивность при расположении кабелей в одном уровне, мГнРабочая ёмкость, мкФ/км 1x95/251.90.1930.390.580.20 1x120/252.40.1530.380.570.22 1x150/2530.1240.370.560.23 1x185/253.70.09910.350.540.26 1x240/354.80.07540.340.530.29 1x300/3560.06010.330.520.32 1x500/358.50.03660.310.500.40 Количество и сечение жилМакс. допустимый ток короткого замыкания жилы за 1 сек., кАМакс. допустимый ток короткого замыкания металлического экрана за 1 сек., кАСтандартная длина поставки, м и тип барабана 1x95/2513.53.4500 K 14 1x120/2517.13.4500 K 14 1x150/2521.43.4500 K 16 1x185/2526.43.4500 K 18 1x240/3534.24.7500 K 18 1x300/3542.84.7500 K 20 1x500/3571.44.7500 K 22
